山東科盈液壓機械有限公司專業生産各種規格型号液壓機.YL32系列拉伸液壓機 又分為;200噸四柱液壓機 315噸四柱液壓機 500噸四柱液壓機 630噸噸三梁四柱液壓機 800噸四柱拉伸機 是我廠為日常用具,金屬制品,家具,汽摩配件,五金配件,管道行業專用拉伸設備。為大小鋁制品廠,不鏽鋼制品 廠的鋁質薄闆拉伸和鋁制品的壓制成形及不鏽鋼制品的壓制成形。拉伸用途非常廣泛,比如相框、燈罩、餐具、标牌、瑣具、汽車配件、表殼、表 帶、眼鏡框架及五金零件等。在實際的生産過程中。對系統的各個原件的配置要求高,對産品的精度也相對好,生産技術較難。該四柱拉伸機靠快速油缸産生壓力,完成深拉伸,淺拉深,成型,翻邊,彎曲、翻邊、擠壓、成型、以及校正、壓裝等操作,對不鏽鋼制品廠的鋁 質薄闆拉伸和鋁制品的壓制成形及不鏽鋼制品的正反拉伸成形。
使用材質:
适用于材質不鏽鋼、銅等材料的壁厚在0.3mm-3.5mm
拉伸口徑大小範圍在10mm-2000mm
相關産品噸位:75t、120t、200t、350t、400t、500t、800t、1000t、1500t

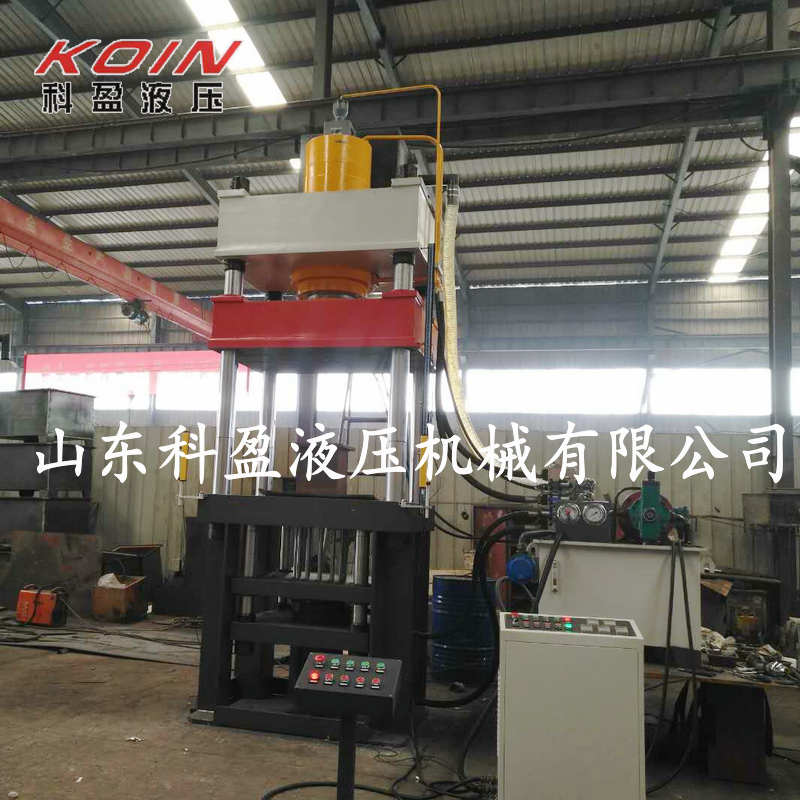

315噸金屬成型三梁四柱液壓機
項目 | 單位 | 參數 |
公稱力 | kn | 3150 |
系統壓力 | mpa | 25 |
工作台有效尺寸 | mm | 1260*1100 |
最大開口高度 | mm | 1000 |
滑塊有效行程 | mm | 600 |
最大下行速度 | mm/s | 90-110 |
最大回程速度 | mm/s | 70-90 |
最大工作速度 | mm/s | 8-15 |
液壓墊尺寸 | mm | 800*800 |
液壓墊噸位 | 噸 | 40 |
液壓墊行程 | mm | 400 |
電機 | kw | 18.5 |
☆ 光栅安全保護裝置
☆ 行程、壓力、時間觸摸式顯示屏系統
☆ PLC可編程控制器

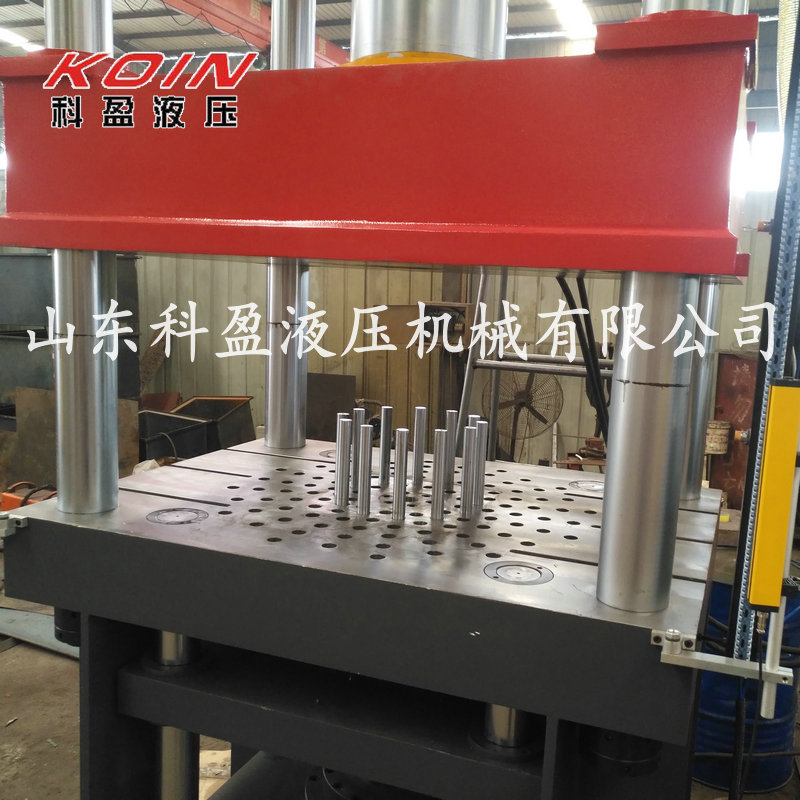

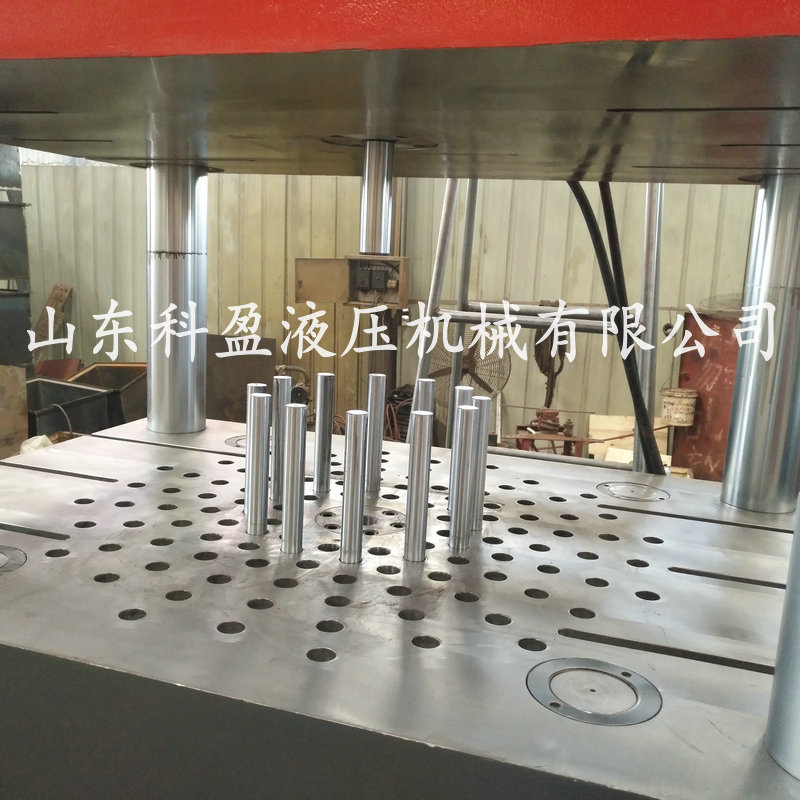

☆ 沖裁緩沖裝置
☆ 換模具用浮動導軌和滾動托架
☆ 多種形式移動工作台
☆ 快速行程沖液裝置
四柱液壓機主要性能特點:
◎三梁四柱式結構,剛性好,精度高,結構簡單,經濟實用。
◎液壓控制采用插裝閥集成控制,沖擊小,動作可靠,使用壽命長,洩露點少。
◎工作壓力、壓制速度、空載下行和減速的行程範圍可根據工作需要進行調整。
液壓機詳細結構介紹:
1.1機身
機身由上橫梁、活動橫梁、工作台,立柱組成。上橫梁、活動橫梁以及工作台采用鋼闆焊接而成,設備主要結構外觀平整,無明顯的凹凸現象,焊縫打磨平整,無焊渣和流疤現象。整機結構設計全部采用計算機優化設計,使其具有良好的強度和剛度,同時兼顧外形美觀。
1.2主油缸
主油缸缸體采用45﹟鋼,活塞杆表面經中頻淬火處理,使用壽命長。
1.3立柱
立柱采用45号鋼經大型磨床精加工後并進行表面鍍鉻,單邊鍍鉻0.06-0.08mm,保證立柱有足夠的強度,剛度和耐磨度。
液壓系統主要由泵、閥塊、充液閥、冷卻過濾系統、管路等組成,借助于電氣控制系統完成對液壓機各種動作控制。
電器箱上設有液壓機各部分動作的操作按鈕、功能轉換開關,各個電機的起停按鈕及各部分的報警、監視指示,急停開關等。
液壓機的操作方式為:手動、半自動二種方式,由操作面闆上的轉換開關進行選擇,保壓時間可以在0-99秒範圍內預置。
壓機設有急停按鈕,發生異常時按急停按鈕,包括電機均停止運行,壓機移動按鈕站和控制箱均設有急停按鈕。
電源:三相380V(+5%),50HZ. 工作環境溫度:0~40℃.
1 |
閥 |
鄒城博威 / 濟甯泰豐 |
2 |
高壓油泵 |
江蘇啓東宏達 / 江蘇恒源 |
3 |
電機 |
山東亞魯(或同等品牌) |
4 |
行程開關(無觸點開關) |
正泰電器/華東電器/歐姆龍/西門子 |
5 |
主令按鈕開關 |
正泰電器/華東電器/歐姆龍/西門子 |
6 |
壓力表 |
杭州壓力表廠 |
7 |
交流控制器 |
正泰電器/華東電器/西門子 |
8 |
控制變壓器 |
正泰電器/華東電器/西門子 |
9 |
自動空氣斷路器 |
正泰電器/華東電器/西門子 |
10 |
熱繼電器 |
正泰電器/華東電器/西門子 |
11 |
時間繼電器 |
正泰電器/華東電器/西門子 |
12 |
密封圈 |
浙江西普力 / 台灣鼎基 |
