直驅泵控伺服四柱液壓機的特點及原理
時間:2018-08-30 02:06:51 來源:本站
直驅泵控伺服
四柱液壓機液壓系統也叫無閥電液伺服系統,就是用調速電動機直接驅動液壓泵。這種系統不是靠改變泵的排量,而是靠改變泵的轉速來改變其輸出的流量,達到調節執行元件速度的目的,從而實現對液壓系統的控制。同時它具有電機控制的靈活性和液壓出力大的雙重優點,而且與傳統電液伺服系統相比,高效節能、小型集成化、環保、操作方便、價格經濟,目前已經在多個領域的裝置上得到應用并取得了很大的經濟效益。
直驅泵控伺服四柱液壓機特點如下:
1、泵控伺服系統主油路采用容積進行調壓、調速,減少液壓動力元件能量的損耗。
2、充分利用伺服電機可以頻繁啓動、可變速的特性,實現伺服控制和取消待機工況消耗。
3、直驅泵控伺服四柱液壓機較普通四柱液壓機性能提高:主缸、壓邊缸的壓力能夠進行實時控制。變負荷變壓邊力拉伸時,主缸速度能夠實時控制,從而完成變速壓制,同時主缸的位置能夠實現高精度控制,提高産品的精度。

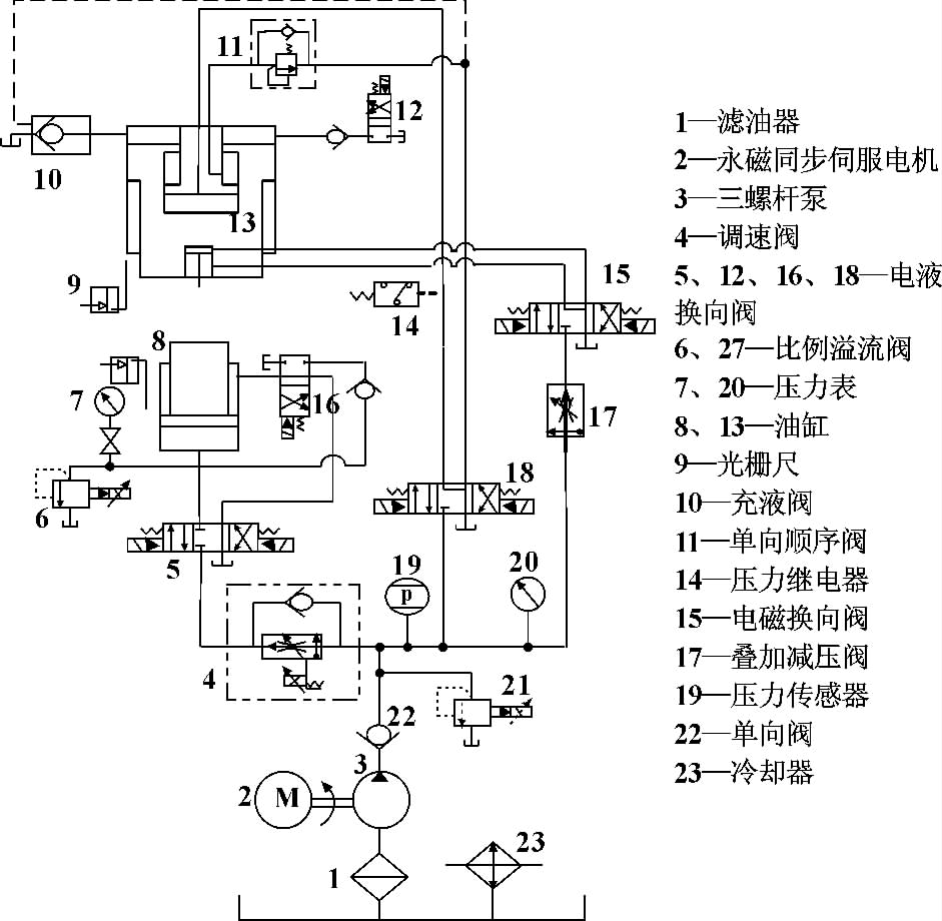

伺服液壓機液壓原理如圖所示,采用永磁同步電動機驅動螺杆泵為油源,該螺杆泵是轉子式容積泵,具有脈動小、噪聲小、流量穩定、吸入能力高的優點。螺杆泵分别給主缸和壓邊缸供油。系統在工作時,四柱液壓機控制器把機器動作的速度和壓力的設定值轉換為模拟信号輸出至伺服驅動器。然後伺服驅動器按其指令信号要求驅動伺服電機帶動液壓油泵進行工作。
三梁四柱液壓機的速度和壓力控制要求,與伺服電機的轉速控制和轉矩控制對應。在保壓過程需要進行壓控制,其他動作過程均為速度控制。
