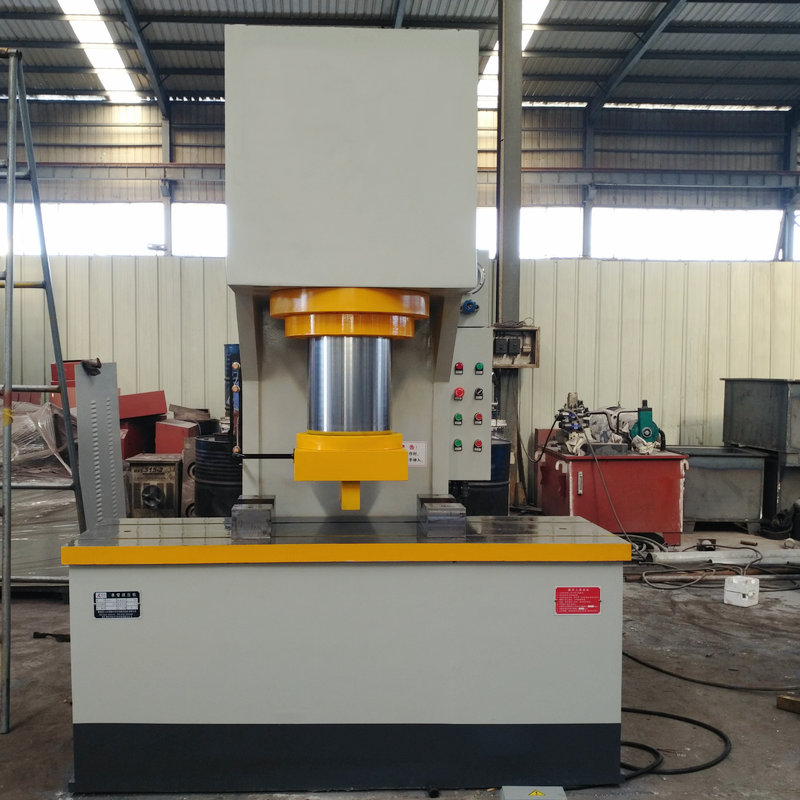

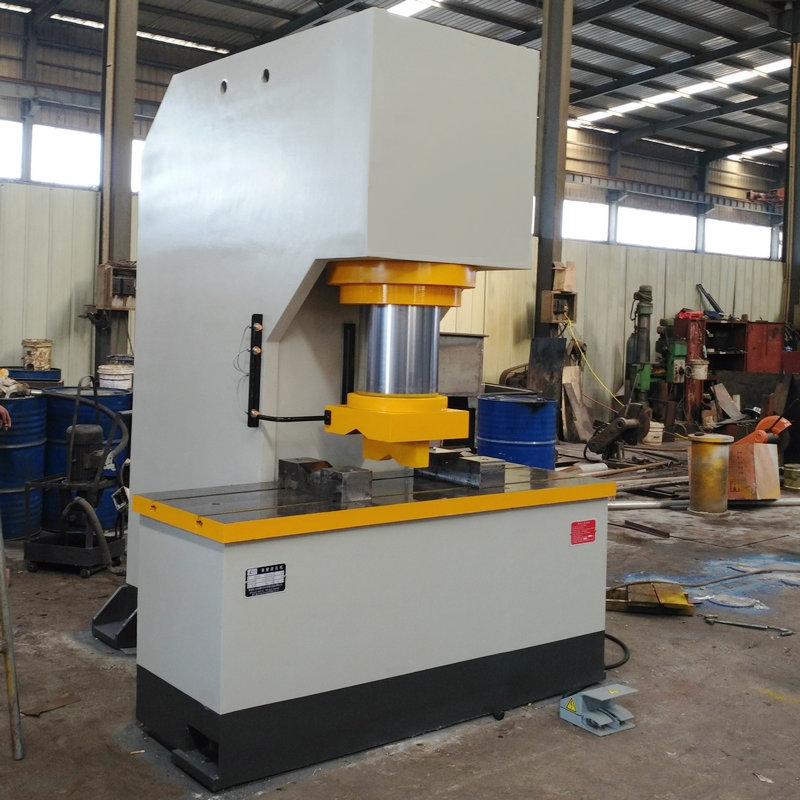

定制型150噸單柱液壓機


時間:2019-03-26 08:26:00 來源:山東科盈液壓機械

undefined

undefined



undefined
undefined

150T單柱液壓機主要技術參數

項目 單位 參數
公稱壓力 KN 1500
系統壓力 mpa 25
工作台有效面積 mm 1300*600
最大開口高度 mm 700
有效行程 mm 500
喉深 mm 280
下行速度 mm/s 30
電機 kw 11

undefined

☆ 光栅安全保護裝置
☆ 行程、壓力、時間觸摸式顯示屏系統
☆ PLC可編程控制器
☆ 沖裁緩沖裝置
☆ 換模具用浮動導軌和滾動托架
☆ 多種形式移動工作台
☆ 快速行程沖液裝置

undefined

單柱液壓機适用于壓制工藝,如彎曲、翻邊、擠壓、成型、以及校正、壓裝等。
本機器具有獨立的動力結構及電器系統,并采用按鈕集中控制,可實現點動,半自動操作方式。
本機器的工作壓力、壓制速度和行程範圍可根據需要在規定範圍內任意調節。并能完成上壓成型和定程成型兩種
工藝方式,在半自動操作時,兩種工藝方式均具有壓制後保壓延時及自動回程動作。

undefined

3.1機身采用單臂式結構:它由工作台、主缸、液壓動力系統及電器系統等部件組成。整機采用優質Q235鋼闆焊
接而成,經時效處理消除焊接應力。

3.2壓制缸噸位由一隻活塞缸實現,缸體為優質45#鋼,活塞杆表面經中頻淬火處理,使用壽命長。油缸主要部件
采用優質材料密封圈,确保密封可靠。

undefined

4.1液壓系統裝置布置在機身內置。
4.2液壓泵站由油箱、高壓泵、電動機、換向閥等組成,油箱系鋼闆焊接。油箱采用封閉式油箱,設有放油塞,使
清潔換油方便。
4.3液壓系統密封可靠,不滲漏,主要管路采用法蘭連接,管路設有防震措施。

undefined

5.1電器櫃裝有空氣開關、繼電器等電器。
5.2對壓機的各種信号,限位與壓力動作實現程序聯鎖。
5.3設有集中控制面闆,面闆上布置有必要的操作按鈕和選擇開關。

undefined

6.1壓機設有點動、半自動操作方式。
6.2行程可進行調整。
6.3操作面闆上的按鈕除完成壓機的全部動作外,還有“急停”按鈕。

undefined

7.1設置急停按鈕,按下急停按鈕,壓機立即停止。

undefined

8.1電源:三相380V(+5%),50HZ.
8.2工作環境溫度:0~40℃.

可選配件标簽

序号 名稱 生産商
1 電磁換向閥 山東濟甯泰豐液壓股份有限公司
2 高壓油泵 江蘇啓東市宏達高壓油泵制造有限公司
3 電機  山東貝得電機有限公司
4 行程開關(無觸點開關) 正泰電器
5 主令按鈕開關 正泰電器
6 壓力表  杭州壓力表廠
7 交流接觸器 正泰電器
8 控制變壓器 正泰電器
9 自動空氣斷路器 正泰電器
10 熱繼電器 正泰電器
11 時間繼電器   正泰電器
12 密封圈 浙江西普力密封件公司
