四柱液壓機閥塊設計過程中的注意事項

        液壓閥塊是四柱液壓機系統中最重要的部件之一，液壓閥的使用不僅能簡化液壓系統的安裝，還能夠實現液壓系統的集成化和标準化。主要用于安裝各種液壓元件。閥塊的應用能夠減少元件之間的管路連接，從而能夠減少壓力損失和洩漏。提高油泵效率，結構緊湊，占有空間小，調試、安裝、維護方便。

        然而，随着工業對液壓機工況的要求越來越高，四柱液壓機的液壓系統複雜程度也在不斷提高，這就加大了液壓集成塊的設計的難度，如果設計時考慮不周，就可能會造成制造工藝複雜、加工成本提高、浪費原材料、使用維護問題較多等一系列問題。

        液壓閥塊內部油路一定跟系統原理圖的連接順序一緻，此外在四柱液壓機的閥塊設計過程中 有以幾點需要注意的事項：

        1、四柱液壓機閥塊設計過程中，油口的位置和方向相當重要，需要與液壓系統的總體布置及管道連接的形式進行匹配，而且需要考慮安裝操作便利。
        2、集成塊的尺寸是考慮了其正面所安裝閥的類型，外形尺寸，以及保證闆內油路孔與疊加閥的油路孔相對應的原則下，應該力求結構緊湊，重量輕，體積小。
        3、根據經驗來說，一般集成塊管道通徑和閥或外聯管道的尺寸相對應，等于或小于閥口通徑，最小壁厚≥5mm。
        4、對于一些重量較大的四柱液壓機閥塊，需要設置起吊裝置。

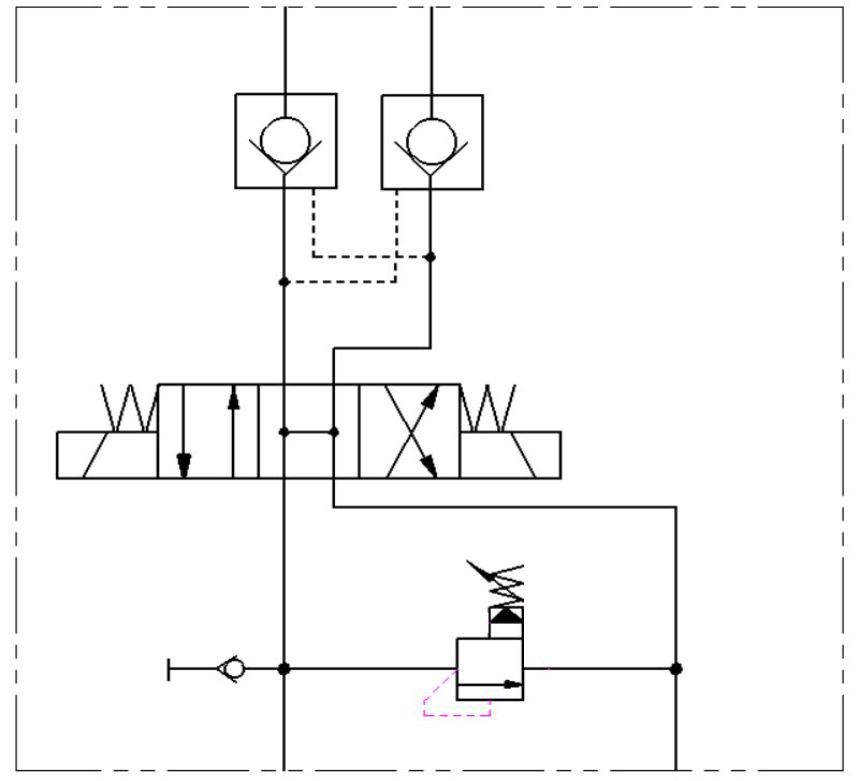

        5、在設計四柱液壓機閥塊時，安裝面尺寸的确定需要特别注意，防止安裝元件時出現幹涉。 本閥塊液壓系統原理圖如圖所示
        6、對于四柱液壓機閥塊上安裝的需要經常檢修的元件，要将其布置在方便于拆裝的位置上。同時還要帶有調節手柄和需要拆裝的元件，我們要留出一定的調節空間。
        7、在集成塊設計時，闆內的油路需要盡量簡捷，盡量減少斜孔、深孔，盡量縮短油路長度，減少拐彎，閥塊上的孔徑要與安裝閥的孔徑的通流量相一緻，禁止出現通流不暢的情況出現。
