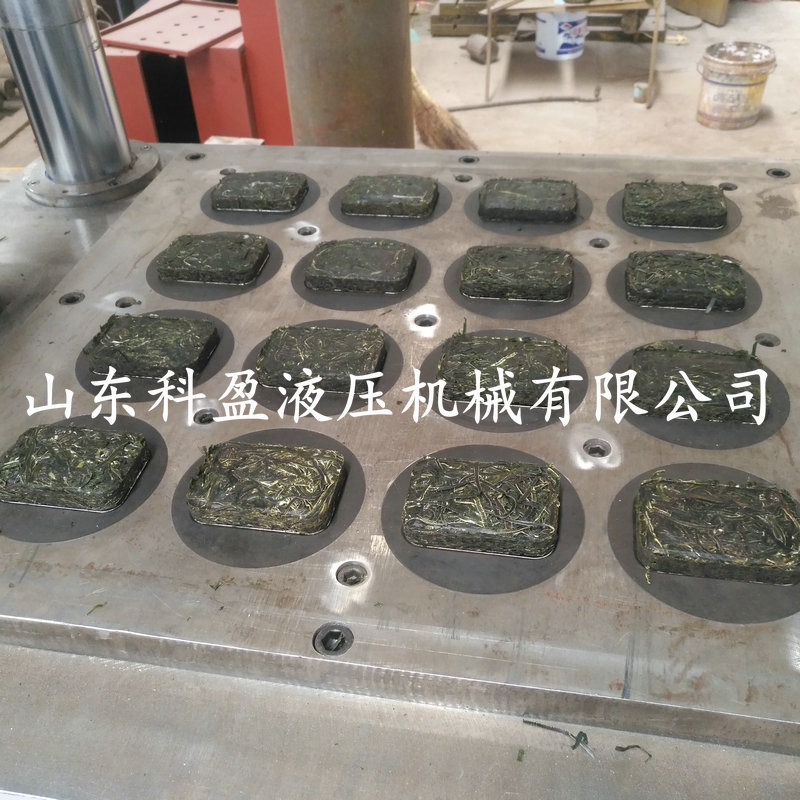

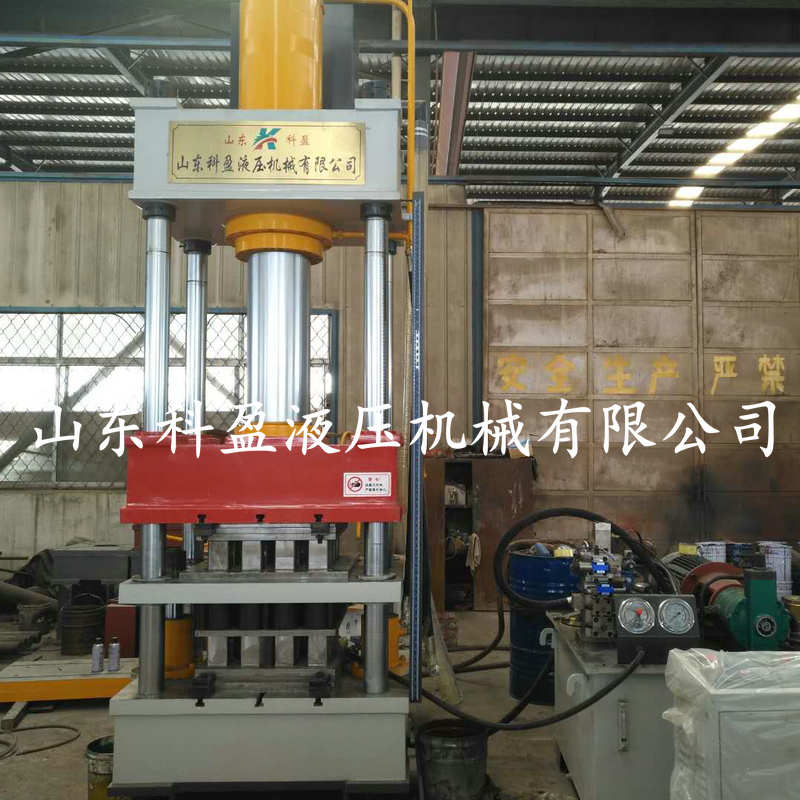

200噸四柱液壓機(海帶絲成型壓塊機)


時間:2018-07-05 02:25:39 來源:山東科盈液壓機械


200噸四柱液壓機(海帶絲壓塊成型機參數)

項目 單位        參數
公稱力 kn   2000
系統壓力 mpa 25
工作台有效尺寸 mm 800*800
最大開口高度 mm 1400
滑塊有效行程 mm 800
最大下行速度 mm/s 75
最大回程速度 mm/s 50
退料缸噸位 T 40
退料缸行程 mm 300
電機功率 kw 11



1.1三梁四柱液壓機是一種最常見的液壓機結構形式之一,又稱萬能油壓機,是一種以液壓油為工作介質,

用來傳遞能量以實現各種工藝的機器。三梁四柱油壓機被廣泛應用于機械工業的許多領域,例如在鍛壓(塑

性加工)領域中,可用于自由鍛造、模鍛、沖壓(闆料成型)、擠壓、剪切、拉伸、彎曲成型及超塑性成型等

許多工藝中,也可用于粉末制品、塑料制品、磨料制品、金剛石成型、校正壓裝、打包、壓磚、橡膠注塑成

型等不同工業領域。
1.2本機器具有獨立的動力結構及電器系統,并采用按鈕集中控制,可實現點動,半自動操作方式。 本機器的

工作壓力、行程範圍均可根據工藝需要進行調整。

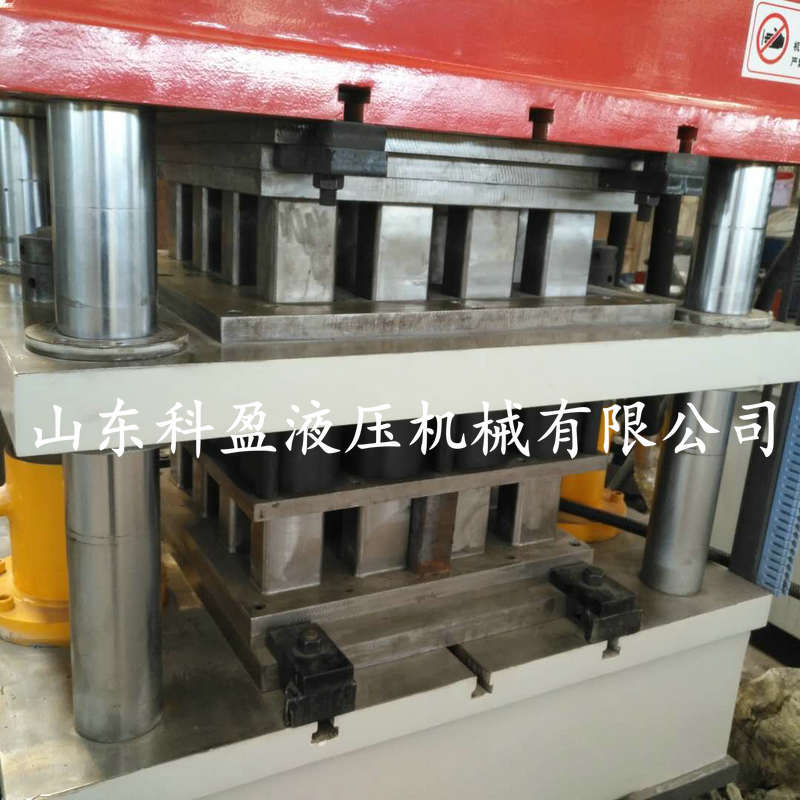

2.1主機系統由上橫梁、滑塊、工作台、立柱、主油缸和頂出缸(選裝)等組成,四根立柱作為主架,上橫

梁和工作台由鎖緊螺母緊固于四立柱兩端,形成封閉的機身體。主油缸安裝與上橫梁的孔中,滑塊與主缸活

塞杆法蘭連接,依靠四根立柱導向作上下運動,滑塊內裝有導向套,滑塊和工作台表面有“T”形槽,用于

緊固安裝模具。
2.2上橫梁、滑塊及工作台
上橫梁、滑塊和工作台是油壓機的重要組成部分,上橫梁位于主機立柱的上部,用于安裝液壓油缸,承載

液壓油缸的反作用力,滑塊與主油缸的活塞杆連接法蘭相連,通過導向套沿立柱導向面上下往複運動,并

通過T型槽固定模具和工裝,下橫梁是整機的基礎部件,也是安裝立柱和模具的基礎。
我廠生産的三件橫梁經計算機優化設計,采用上下封閉的箱式結構,中間加設肋闆,受力後應力分布合理,

剛性好,強度高,材料選用優質的Q235鋼闆,經半自動火焰切割,然後拼裝,由氣體保護焊焊接,經振動

時效或回火處理後機械加工而成。

2.3立柱

 立柱是三梁四柱油壓機重要的支撐件和受力件,同時又是活動橫梁的導向基準,我廠生産的立柱采用45#

圓鋼,經機械加工制作而成。

 因此具有足夠的強度和剛度,立柱導向面電鍍硬鉻層,精度高,硬度好,表面美觀。

螺母與四根立柱配合,用于鎖緊上下橫梁和調整主機的平行度。材料選用45#無縫鋼管,外表面經發藍處

理,共分為鎖緊螺母、防松螺母和調整螺母三種,鎖緊螺母用于立柱和上下梁的鎖緊,防松螺母與鎖緊螺

母配套使用,防止鎖緊螺母在鎖緊後的松動,調節螺母位于上橫梁的下部用于調節活動橫梁相對于下橫梁

的平行度,三種螺母均采用細牙螺紋,螺母外表面鑽有鎖緊孔,由專用扳手進行鎖緊。

導向套鑲嵌在活動橫梁的四立柱導向孔內,活動橫梁的上下面各四件,用于活動橫梁的往複運動導向。導

向套采用HT200,內嵌青銅導向帶,耐磨性好,導向精度高,導向套上部裝有專用防塵圈,防止灰塵和髒



物進入導套內表面。

2.4主油缸

本液壓機所有液壓缸的缸體、活塞杆均采用優質材料,專業制造。所有主油缸的活塞杆表面都經過嚴格

的熱處理,導向部位硬度在 HRC45 左右。油缸主密封件采用低摩擦阻力、耐高壓的新型YX型密封圈,

該密封圈采用進口原料(主密封也可根據用戶要求采用進口格來圈、斯特封)。活塞杆的運動導向采用

承載能力強的非金屬耐磨環,避免金屬接觸可能造成的拉缸現象。

主缸缸體依靠缸口台肩及高強度螺栓緊固于上橫梁中心孔內,活塞杆下端用連接法蘭與滑塊相連接,缸

口導套作導向用,活塞頭部裝有方向相反的“YX”形孔用密封圈以及導向帶,在缸內形成兩個油腔,缸

口導套部分也裝有“YX”形軸用密封圈、導向帶以及“O”型密封圈,借助法蘭鎖緊以保證下腔密封,



主缸尾部大孔內安裝充液閥。

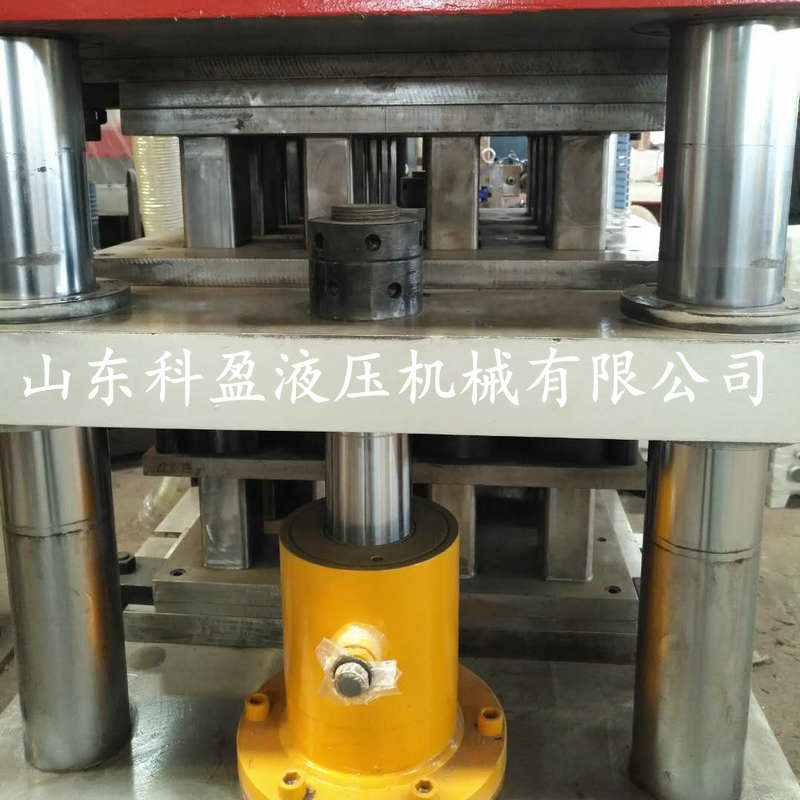

2.5頂出缸(選裝)

頂出缸裝于工作台中心孔內,用鎖緊螺母固定,結構和主缸基本相同。油缸結構仍為活塞缸,仍采用 YX

密封圈+非金屬耐磨環密封形式,保證工作可靠、長使用壽命及便于維修。頂出缸的活塞杆經調質處理,

表面鍍硬鉻,鍍鉻深度0.05mm,防止頂出缸在惡劣環境下鏽蝕。

3.0可根據客戶要求選裝的安全防護裝置有:
1安全光幕
2.安全防護網
3.數顯位移傳感器
4.壓力傳感器
5.編碼器

工作環境:
9.1電源:三相380V(+5%),50HZ.
9.2工作環境溫度:0~40℃.
電器廠家:



序号 名稱 生産商
1 插裝集成閥 山東濟甯泰豐液壓股份有限公司
2 先導電磁閥 山東濟甯泰豐液壓股份有限公司
3 高壓油泵 江蘇啓東市宏達高壓油泵制造有限公司
4 電機 山東貝得
5 行程開關(無觸點開關)  正泰電器
6 主令按鈕開關 正泰電器
7 壓力表 杭州壓力表廠
8 交流接觸器  正泰電器
9 控制變壓器 正泰電器
10 自動空氣斷路器 正泰電器
11 熱繼電器 正泰電器
12 時間繼電器 正泰電器
13 密封圈 浙江西普力
