伺服驅動四柱液壓機工作原理

        伺服驅動四柱液壓機，也簡稱為伺服四柱液壓機，是應用伺服電機驅動主傳動油泵，減少控制閥回路，對四柱液壓機滑塊進行控制的一種節能高效的四柱液壓機。适用于沖壓、壓裝、模鍛、校直等工藝。與普通四柱液壓機相比較，伺服驅動四柱液壓機具有噪聲低、節能、效率高、柔性好、等優點，能夠取代現有的大多數普通四柱液壓機，應用範圍較廣泛。

        伺服驅動四柱液壓機工作原理

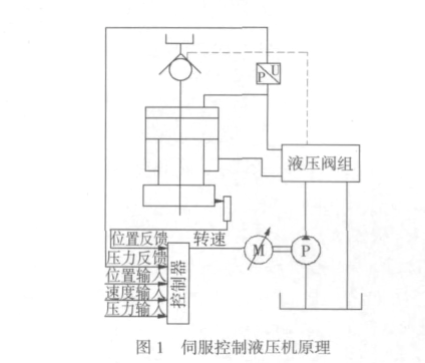

        如圖1所示，伺服驅動四柱液壓機的主油泵采用伺服電機驅動，四柱液壓機的主油缸上腔安裝有壓力傳感器，在液壓機滑塊處安裝位移傳感器，控制器根據壓力反饋信号、壓力給定信号、位置反饋信号、位置給定信号、速度給定信号等計算出伺服電機的轉速，從而有效的控制液壓泵的輸出，以進行壓力、速度、位置控制。

        伺服驅動四柱液壓機依靠調節伺服電機的轉速，來進行控制四柱液壓機的壓力、位置、速度等參數，取消了液壓控制回路中的壓力控制閥、流量控制閥等元件，簡化了四柱液壓控制回路。伺服驅動液壓機在滑塊快降、滑塊靜止在上限位進行上下料時，伺服電機轉速為零，滑塊加壓和回程時伺服電機的轉速由設定速度确定，滑塊在保壓時伺服電機的轉速僅彌補泵和系統的洩漏。

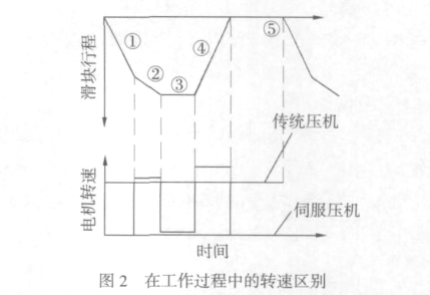

        傳統四柱液壓機在整個工作過程中電機始終處于恒定轉速。圖2為在整個工作過程中，傳統四柱液壓機與伺服控制四柱液壓機電機轉速的區别，圖中1為滑塊快降階段，2為滑塊加壓工作階段，3為保壓階段，4為滑塊回程階段，5為滑塊靜止時的上下料階段。

        伺服驅動四柱液壓機的位置和壓力通過伺服電機的轉速閉環控制，能夠通過專用控制器進行控制，也能夠利用plc或者pc編程進行控制，一般采用pid控制。通過設定pid的參數，能夠滿足大多數四柱液壓機對精度、響應速度的要求。
